方案简介
智点加油站在线监测系统适用于加油站各种类型的分散式或集中式油气回收系统。该系统使用传感器和控制器将加油枪A/L、储罐压力、管线液阻、站内油气浓度等数据传送到控制箱并通过监测软件将数据信息图形化显示,经过智能化分析处理,将监测到的关键数据推送到环境监督和设备监测等管理及维护部门。
方案优势
● 采用高性能的流量传感器
● 兼容各品牌加油机及二次油气回收设备
●兼容分散式或集中式油气回收系统
● 持续监测加油枪、储罐以及油站环境状态
● 自主研发的系统软件具备不断扩充功能的能力
● 可满足多达15台加油机(90条枪)的监测需求 UWA
● 具备关闭超标加油枪或加油机的控制功能
● 具备网络服务功能
● 具备数据远程传输功能
● 具备分级管理权限,满足各种管理或服务需求
● 大容量存储空间,保留三年以上数据报表
油气回收在线监测系统装置架构

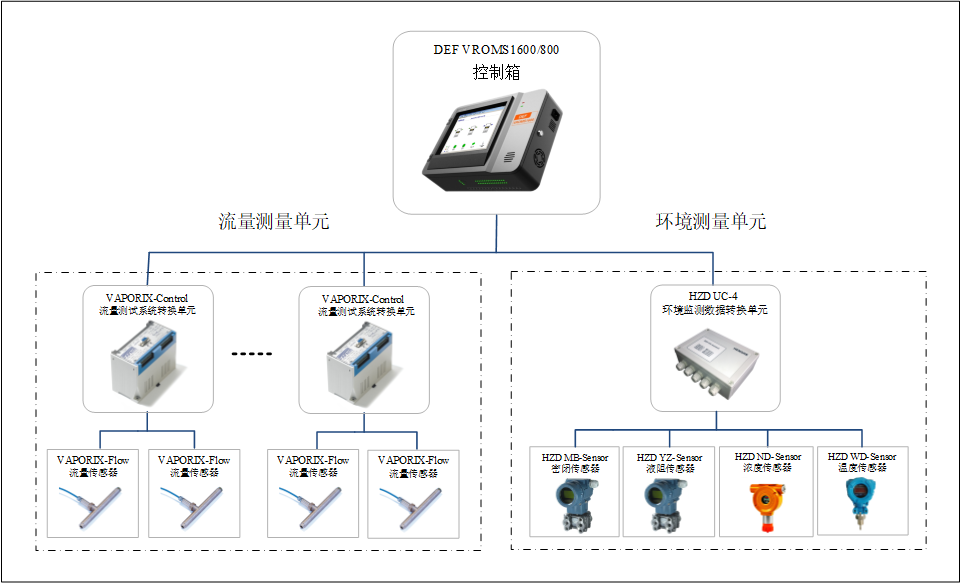

1、机箱式系统结构图

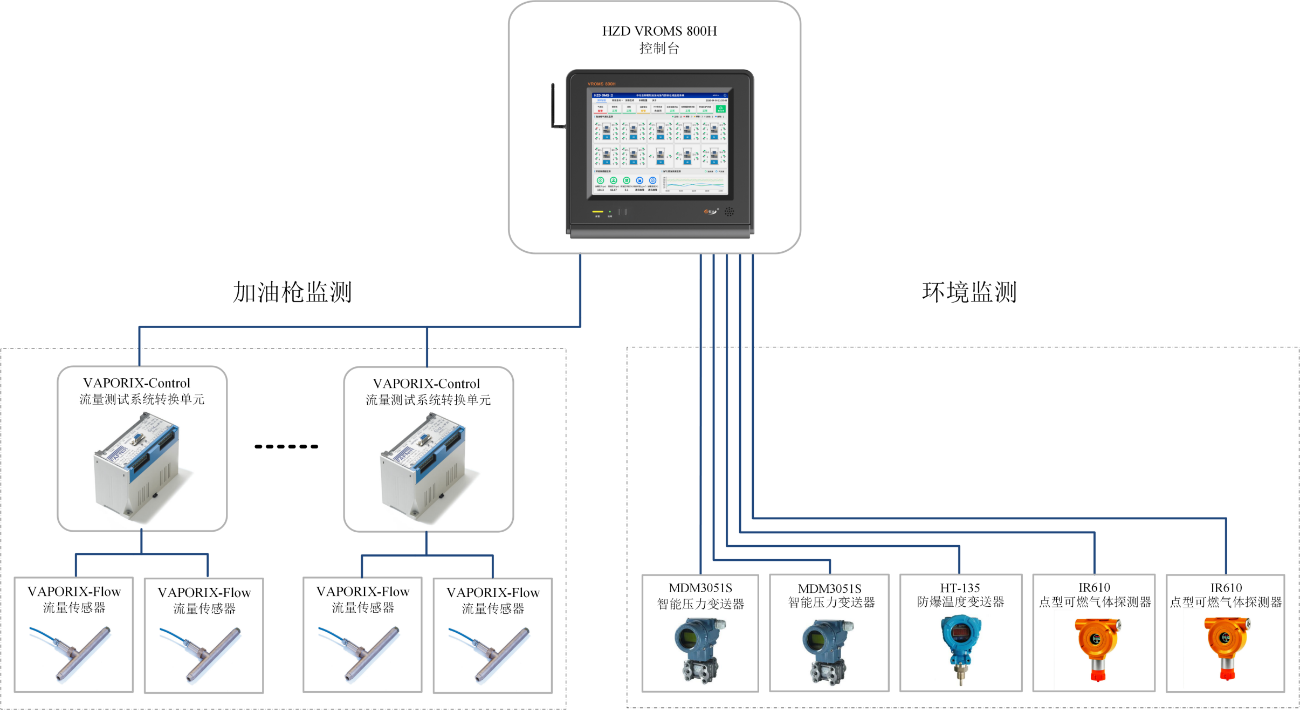

2、刀片式系统结构图:
3、系统功能图
在线监测系统功能表 内容来自 uwa |
||||||
环保监测功能 |
系统控制功能 |
故障诊断功能 |
数据网络化服务功能 |
|||
|
|
|
|
|
● |
实时A/L |
● UWA |
密闭性监测 |
|
● |
密闭性故障诊断 |
● |
实时储罐压力 |
● |
液阻监测 |
|
● |
液阻故障诊断 |
● |
实时管线压力 |
● 本文来自如斯 |
A/L监测 |
|
● |
A/L故障诊断 |
● |
燃油流速、流量 |
● |
储罐压力监测 |
|
● |
→加油枪气路进油 |
● |
油气流速、流量 |
● copyright UWA |
P/V阀状态监测 |
○ 气液比自调节功能 |
● |
→加油枪流速异常 |
● |
回收油气浓度、温度 |
● |
油气处理装置状态监测 |
● 关闭超标加油枪功能 |
● |
→加油枪油路堵塞 |
○ |
储罐油气温度 本文来自如斯 |
● |
站内油气浓度监测 |
|
● |
→真空泵故障 |
● |
超标预警、报警 |
● |
回收油气浓度监测 |
|
● |
P/V阀故障诊断 |
● |
历史数据存储 内容来自 uwa |
● |
油罐油气温度监测 |
|
● |
后处理动作故障诊断 |
● |
数据趋势图 |
● |
ORVR加油枪自动识别 |
|
○ |
卸油过程回气管线连接异常诊断 |
● |
数据采集与上传 内容来自 uwa |
|
|
|
|
|
● |
报表生成 |
客户价值
智点加油站在线监测系统利用现代网络技术,便于加油站管理部门、设备维护部门实时监督油气回收设备的工作状态以及加油站的环境状态,也为环境监督部门、设备检测部门提供方便及时的网络技术手段。
